慧荣SM2246en主控固态硬盘短接跳线开卡经验

   慧荣SM2246en主控的固态硬盘是最好开卡的，基本上跟U盘一样的简单，所以这里就给大家分享一下慧荣SM2246en的贴片和开卡经验，主要适合自己diy固态硬盘的时候使用。

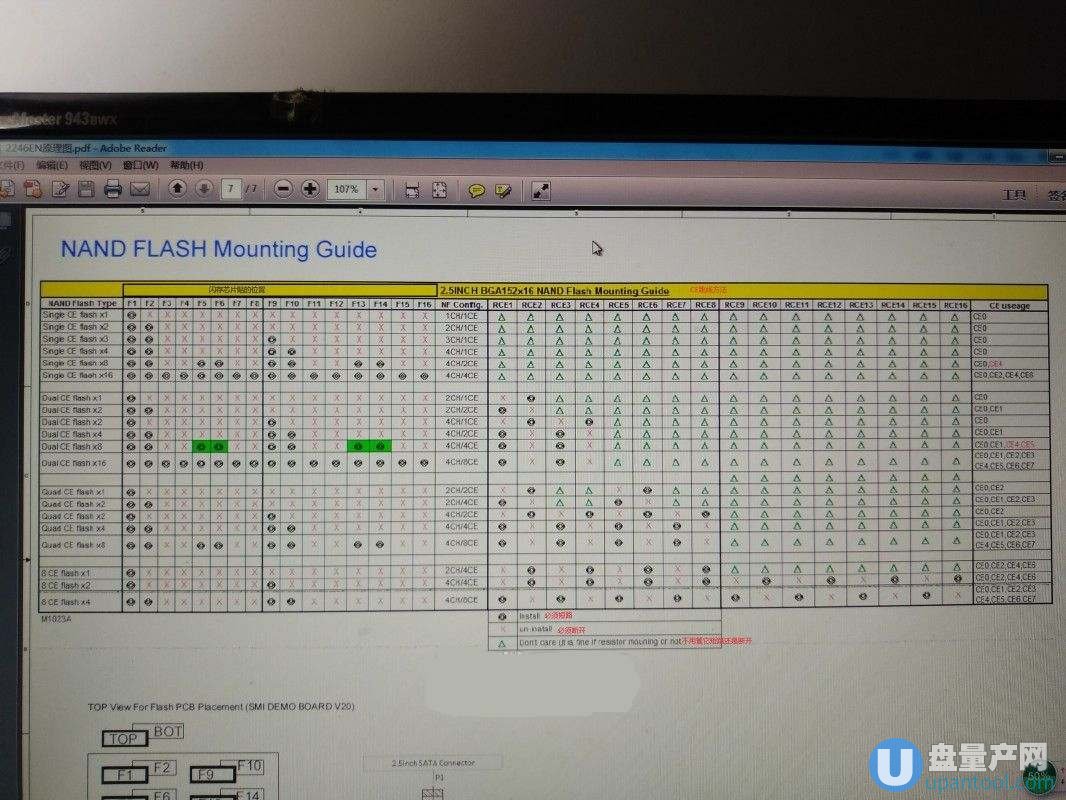

1、这幅图最重要，仔细看我好红字标记，f1-f16是闪存芯片的贴发（位置），ce1-ce16是电阻的通断选择（三角符号代表不用管）

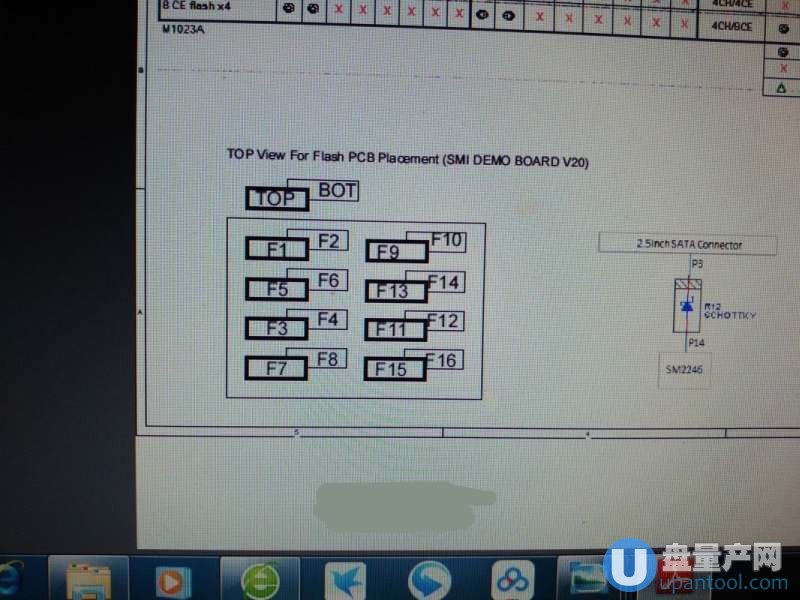

2、这个图说明除了单贴外芯片必须成对称的贴，不要135246的乱贴。

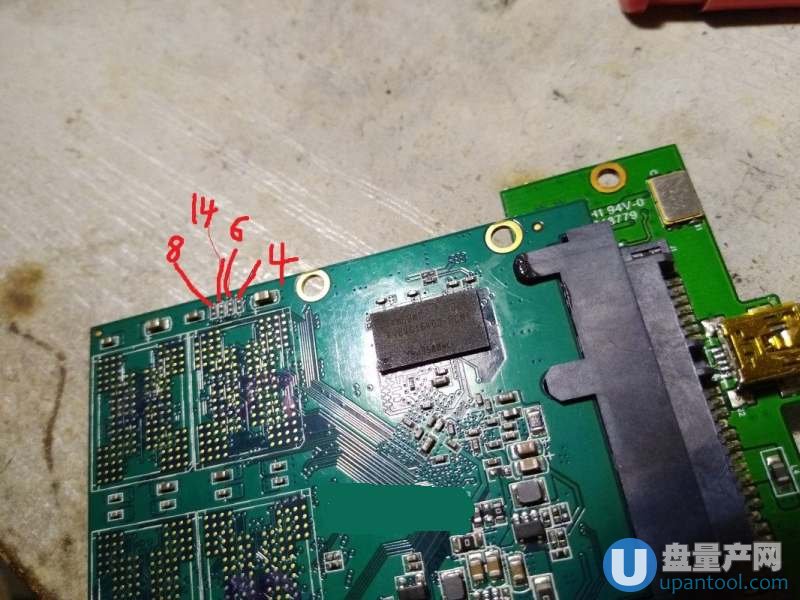

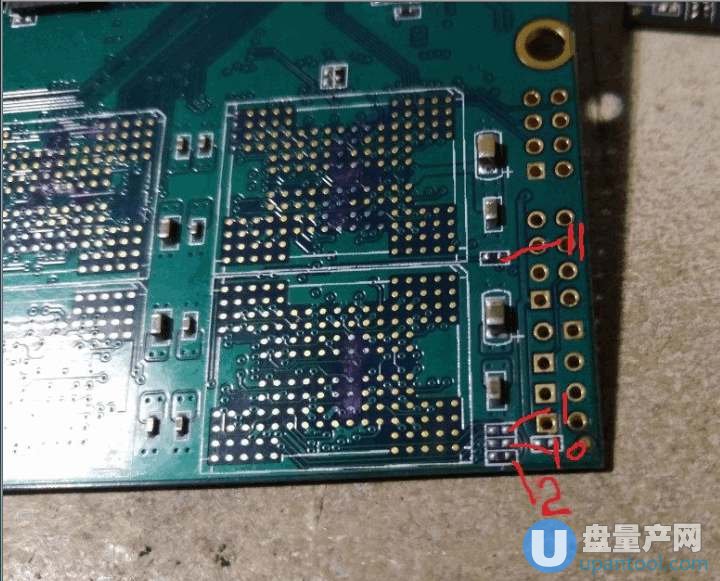

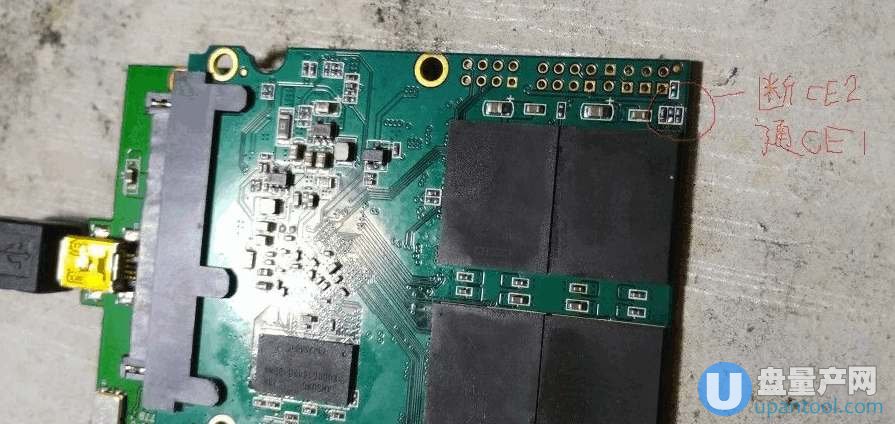

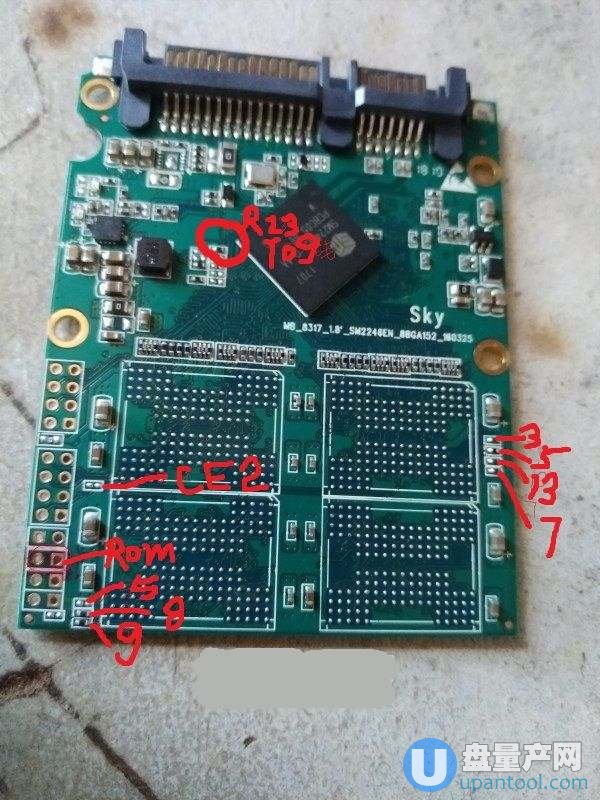

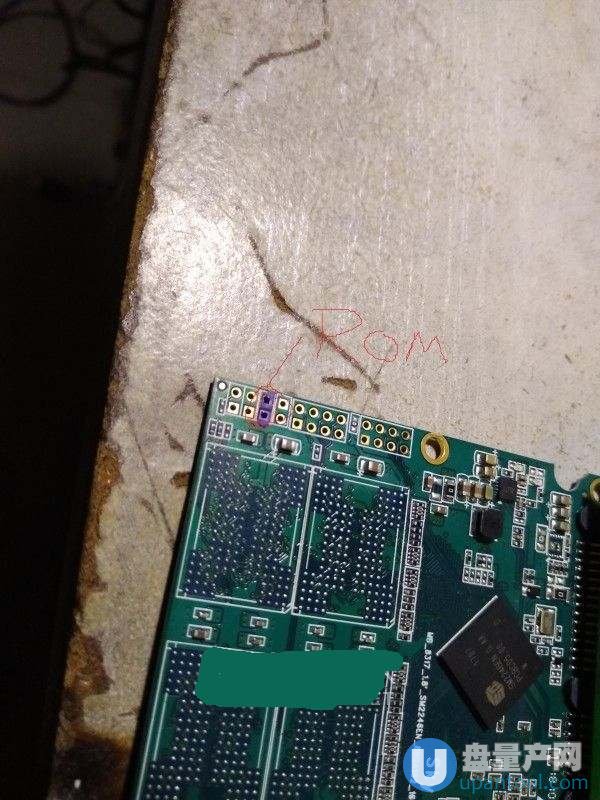

3、板子就在咸鱼上买一个几十块的慧荣SM2246en板子即可，关键就是跳线位置，如下图

5、上面硬件方面搞定，下面再说软件开卡。
   第一次开卡如果不是新的芯片而是拆机芯片的话必须跑rdt(run time bad)(意思是跑一段时间测试坏块）。
   和正常开卡的区别主要是downloan isp （固件）那里选isp2246selftest.bin(这个是跑rdt的固件）开好后从电脑拔下差手机充电器上让它自己跑一二个小时，期间板上的灯会闪，主控会发热，一二小时过后灯不闪主控不热了，说明rdt跑完了再插电脑再次开卡。

   download isp那里选ips2246.bin另一处pretest那里选reference run time bad(大意就是参考运行测试出来的坏块）就可以了。

总结：SM2246en芯片的固态硬盘还是相对比较好开卡的，而且开卡软件版本也多，大家可以多多尝试，对于自己diy固态硬盘是比较好的主控板选择。
