U盘板和FLASH闪存第一引脚在哪里教程
现在很多朋友会自己diy U盘,买来U盘主控板把一些ssd的闪存做成U盘,或者买来mlc或者slc的比较好的闪存来做U盘,但很多朋友不知道U盘板和FLASH闪存第一引脚在哪里,而不知道闪存应该以什么方向焊接到U盘主控板上,下面就以几种不同的主控板和闪存给大家介绍一下第一引脚的位置。
一、不同封装的Flash闪存第一引脚位置
1、看Flash正面的黑色圆点(TSOP封装和BGA封装);

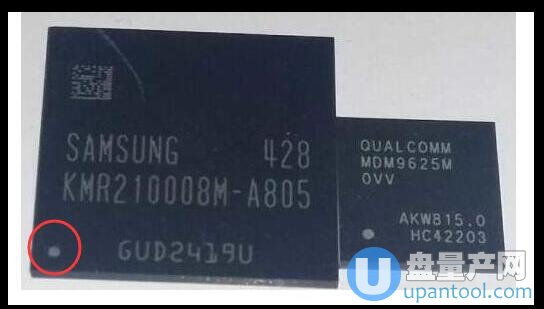

标志有小圆点的一个角就是第一脚所在位置,如图:

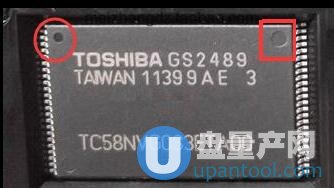

不过大家注意一种情况,就是有很多Flash的表面有不止一个圆点,但一般比较小的圆点为第一引脚位置!如下图:

2、?Flash正面标有实心三角图层的一个角为第一引脚位置(一般出现在BGA封装的Flash)

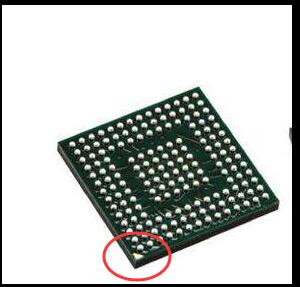

3、Flash焊盘面标有实心三角图层金属图层的一个角为第一引脚位置(一般出现在BGA封装的Flash);



相信还有更多比较特殊的Flash引脚标志,以后会慢慢补充,只要多观察,无论哪种标志都可以正确辨别;
二、PCB主控板半成品焊盘第一引脚位置
1、PCB板TSOP48封装焊盘第一引脚位置

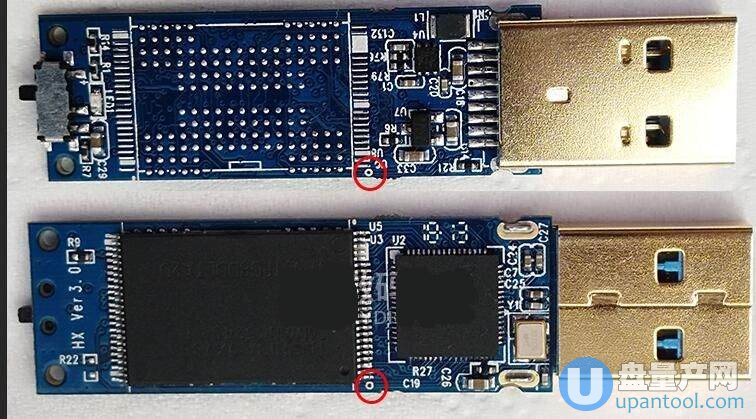

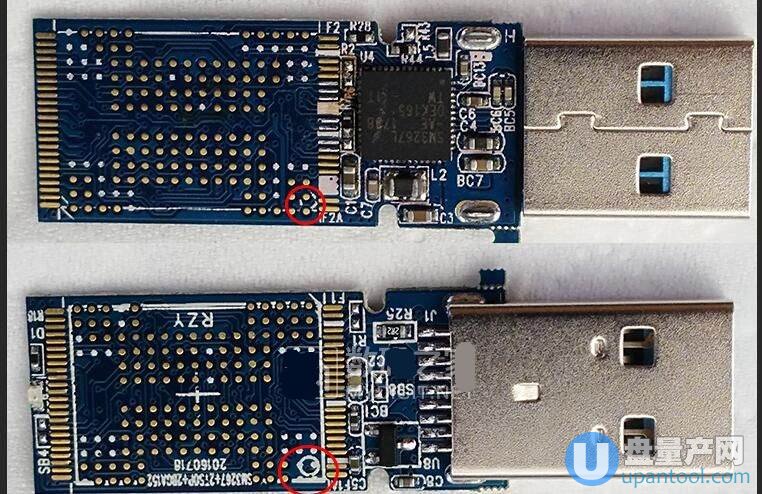

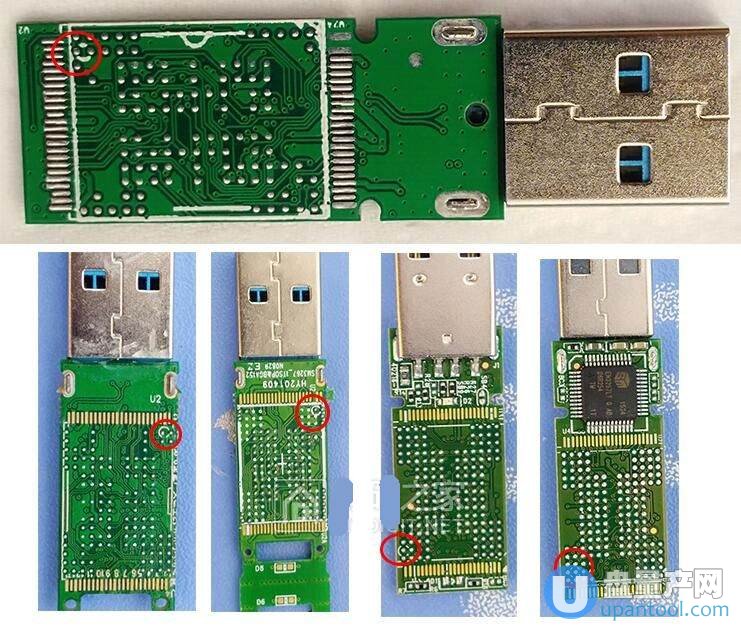

第一种:标注空心圆点的位置为第一脚;
需要注意的是,很多PCB板的空心圆标注的并不是很清楚,所以要仔细看;

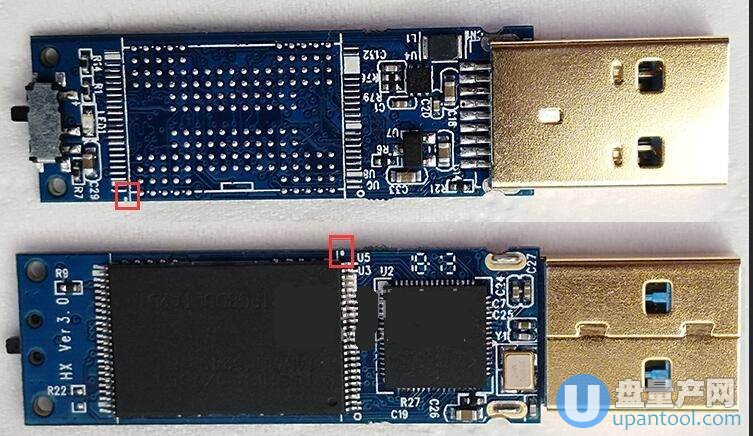

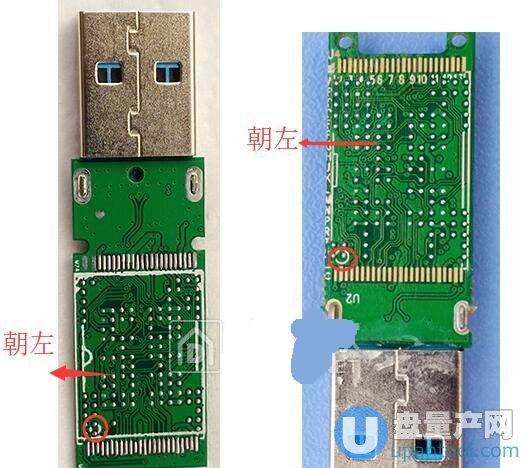

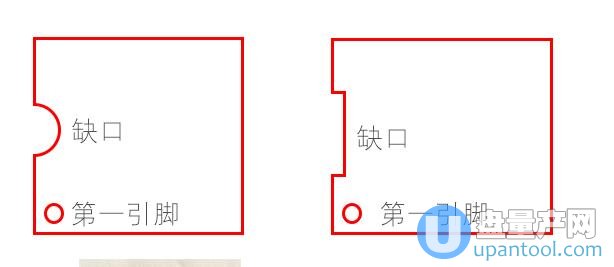

第二种:标注矩形框有一个缺口,让缺口朝左放置,缺口的下方,也就是矩形框的左下角为第一引脚;可能有点难理解,但看多了就自然明白了;


2、PCB板BGA焊盘第一引脚位置;

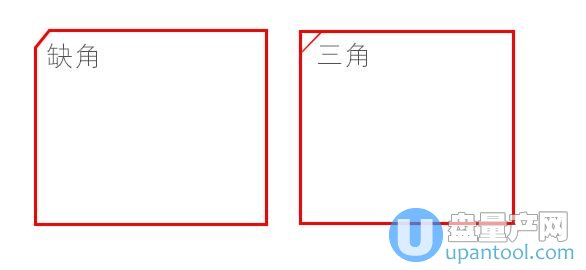

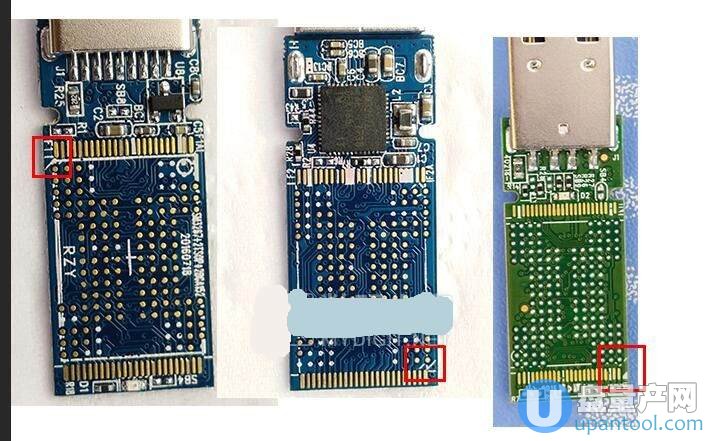

第一种:缺角标志,PCB板焊盘面一般都印有矩形方框,矩形方框的某一个角会被切掉或标注为三角,这个角就是BGA焊盘第一引脚;下图:?


因为PCB板上面印刷的线条比较多,所以这种标志会与其他线条混在一起导致不是很清晰,要仔细才能看清;
第二种:特殊标志,有的PCB板印刷有自己的特殊标志,比如有一款IS903带开关的板子,BGA第一脚位置是用一条小竖线标志,如下图;

这种标志非常不明显,但只要仔细看就会发现和其他四个角有不同的地方,那这个脚一般就是第一脚无疑;
总结:
对于我们自己做U盘来说,第一引脚是非常重要的,它指明了我们焊接闪存到主控板上的位置方向,所以我们也需要在焊接之前核对好第一引脚在哪里再动手,这样就能不容易出错,否则焊接错误又得重新做一遍是比较麻烦的事情。
