银灿IS917主控U盘闪存引脚焊盘掉落飞线修复经验

2019-05-14 来源:本站整理作者:U盘量产网浏览量:5441次

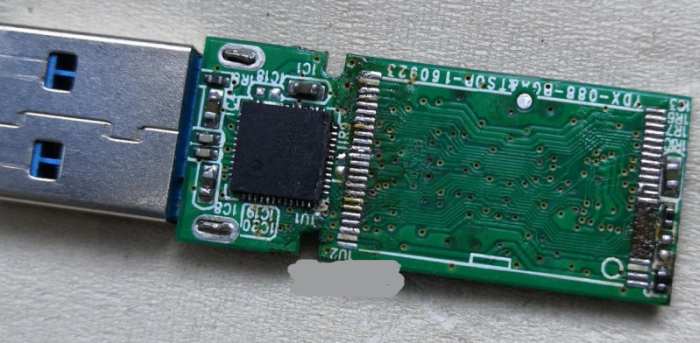

银灿IS917主控的一块U盘，由于板子质量不太好，焊接几次焊盘脚就脱落了，如下图，那么只能用飞线的方式来修复，怎么飞线呢，这些引脚都是跟主控哪些引脚连接的，下面就分享一个经验

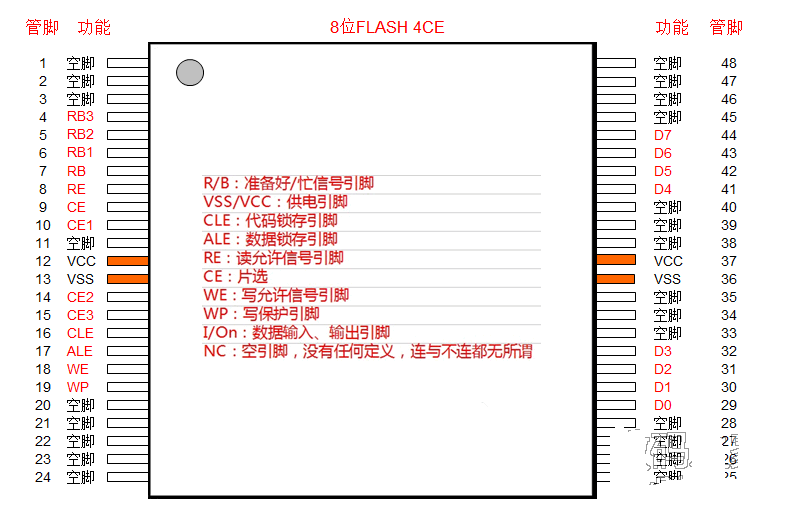

1、首先给到flash的引脚定义图，如下图

这里焊盘上掉的第5脚到10中，6,7脚是RB1，RB0，8脚是RE，9,10脚是CE0，CE1都是有用的，也就是说要飞5根线

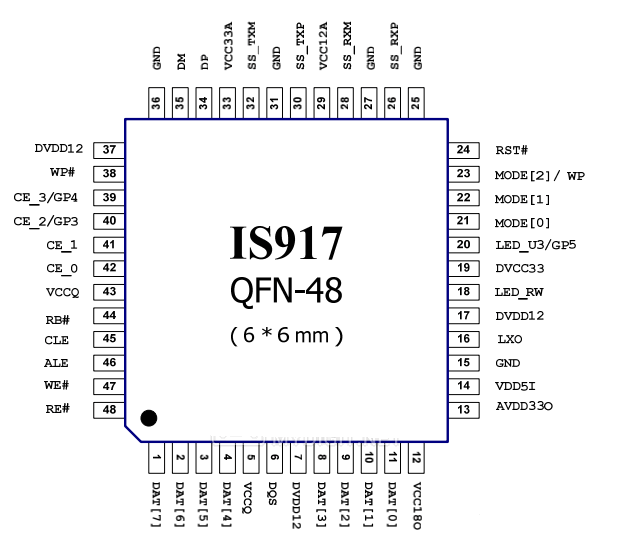

2、然后给到is917主控的引脚定义图

3、经测试发现4567脚其实是相通的，而且就在旁边有个焊点和主控连通。这样一来就只需要飞三根线了

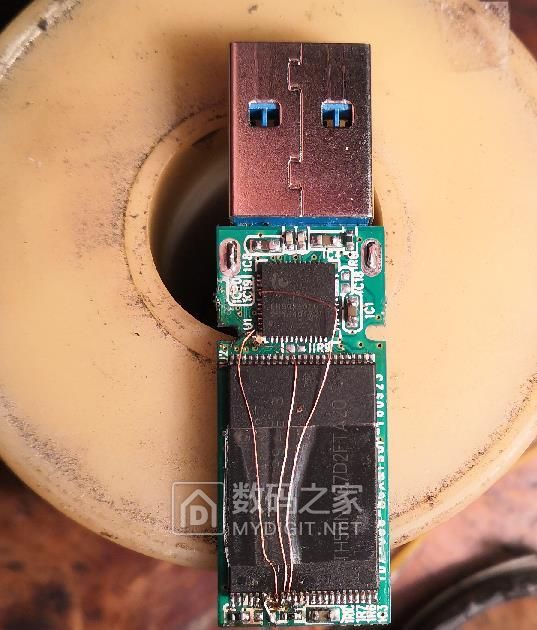

上图就是飞线完成的成品了，其实也不难。

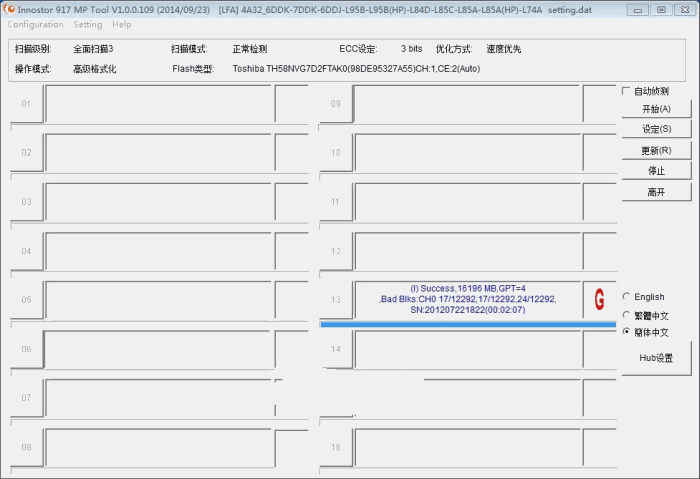

下面用量产工具量产成功，U盘修复完成。

总结：以上经验可以帮大家解决焊盘掉的问题，只需要找到对应的主控引脚图和闪存引脚图，就能对应上怎么飞线。
