慧荣SM321QF CC主控引脚定义U盘电路原理图

2019-06-15 来源:本站整理 作者:U盘量产网 浏览量:861次

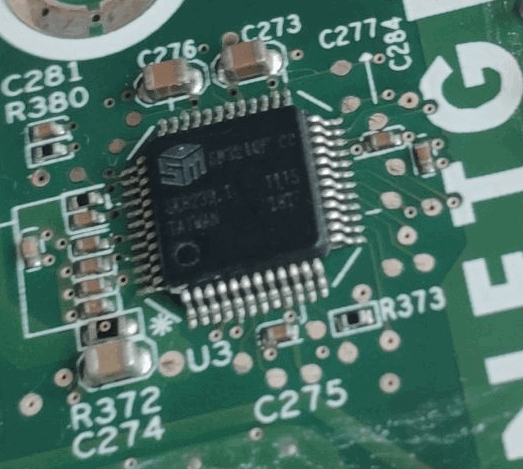

   一款慧荣SM321QF主控的U盘,想要知道它的引脚定义,比如5V D+ D-是哪个引脚,这时候就需要这个原理图了。

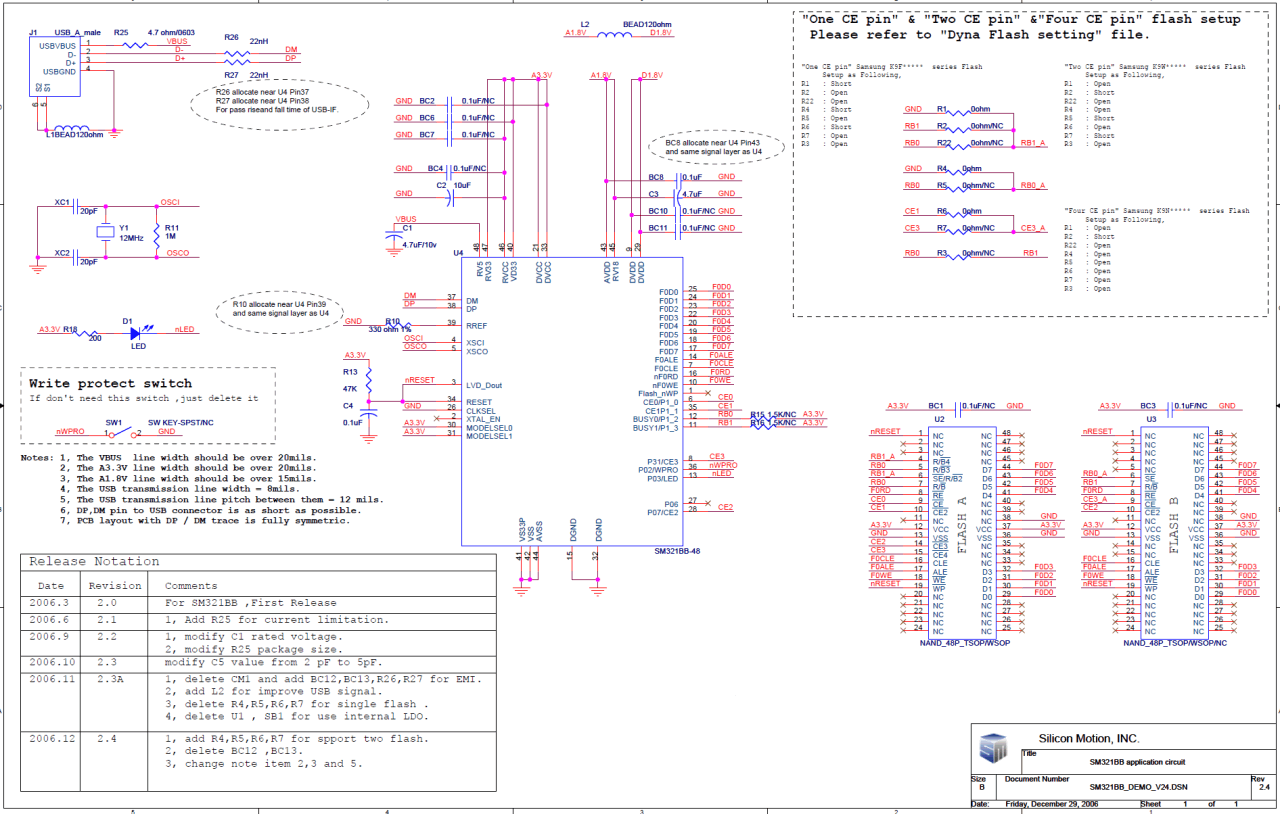

下图就是引脚定义图,给出了每一个引脚的定义,而且给到主控电路原理,外接芯片等,可以点开图片放大查看更清晰

慧荣SM321QF CC主控U盘电路原理图

   如果你手上的U盘使用的此主控,想要维修或者diy的话,此图还是很有用的。
